Wentylator TD Mixvent 500/160 z trzema biegami

Opis szczegółowy produktu

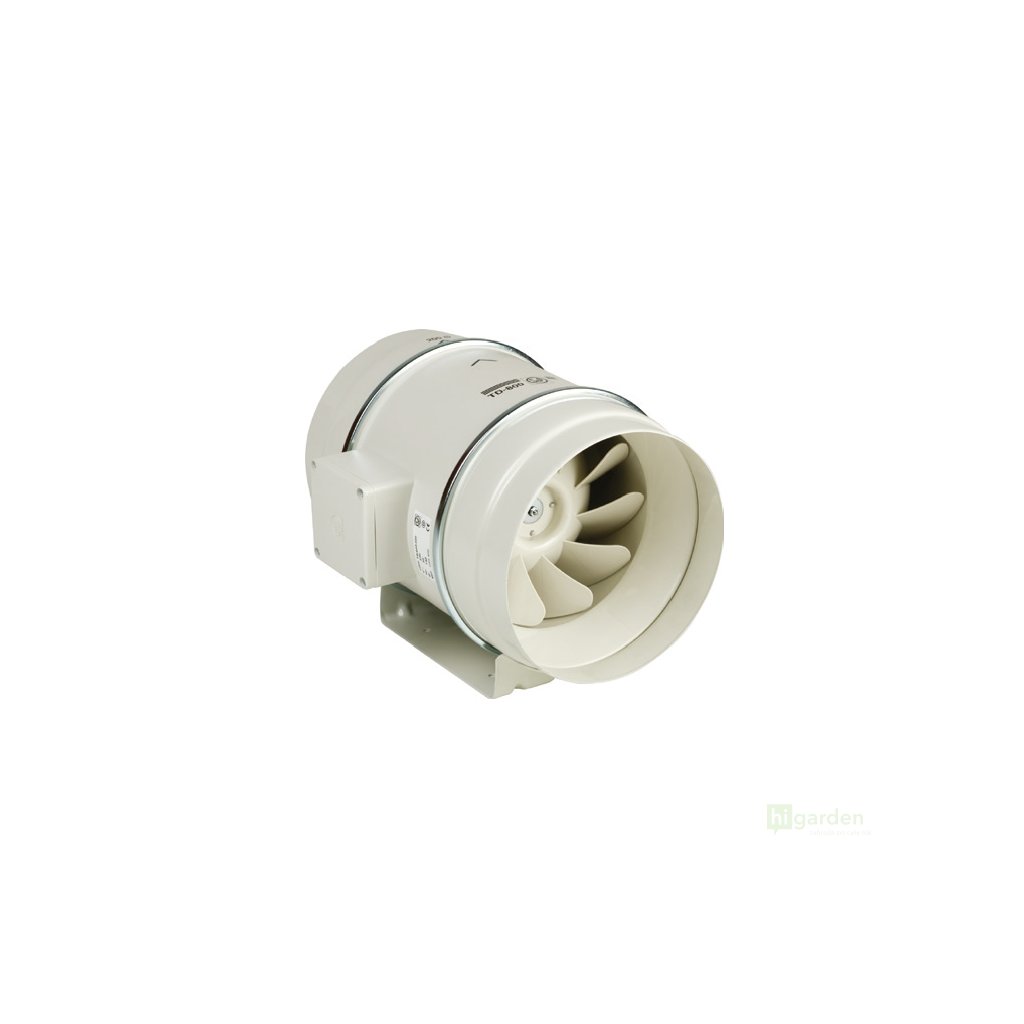

Obudowa wentylatora TD-800 jest wykonana z tworzywa sztucznego. Obudowa składa się z listwy montażowej z dwoma króćcami i silnika, który jest połączony z króćcami za pomocą szybkozłączek. Konstrukcja umożliwia demontaż części silnikowej bez konieczności odłączania przewodów.

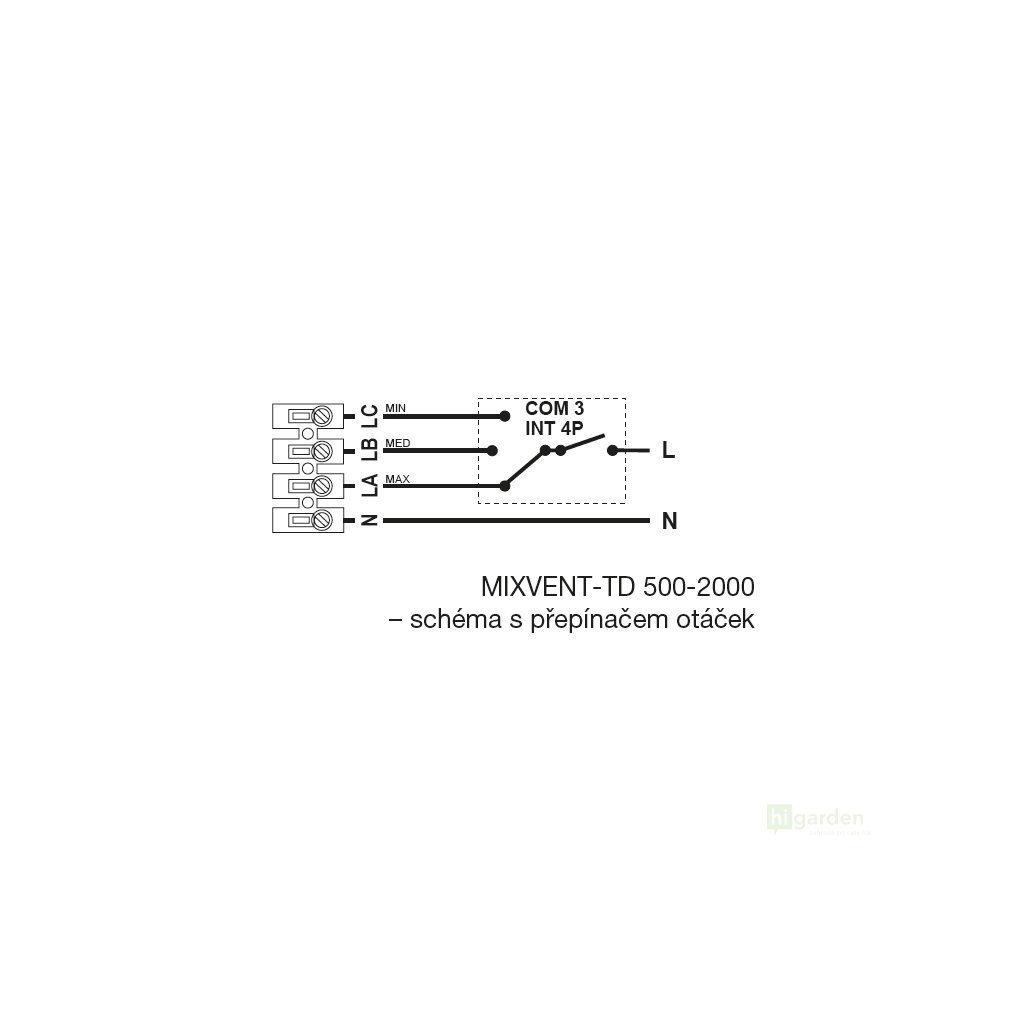

Silniki wentylatorów TD-500 do TD-2000 posiadają potrójne uzwojenie. W przypadku silników z potrójnym uzwojeniem (TD 500 – TD 2000) prędkość obrotowa jest przełączana w trzech stopniach za pomocą regulatorów COM 3 lub INT 4P, lub można zastosować regulację poprzez zmianę napięcia za pomocą regulatorów REB (regulacja płynna) lub REV (regulacja pięciostopniowa). Puszka przyłączeniowa znajduje się na obudowie wentylatora.

Montaż wentylatorów jest możliwy w każdej pozycji wentylatora. Obudowa nie może przenosić obciążeń mechanicznych z instalacji rurowej. Należy zastosować elastyczne połączenie z rurociągiem.

Parametry:

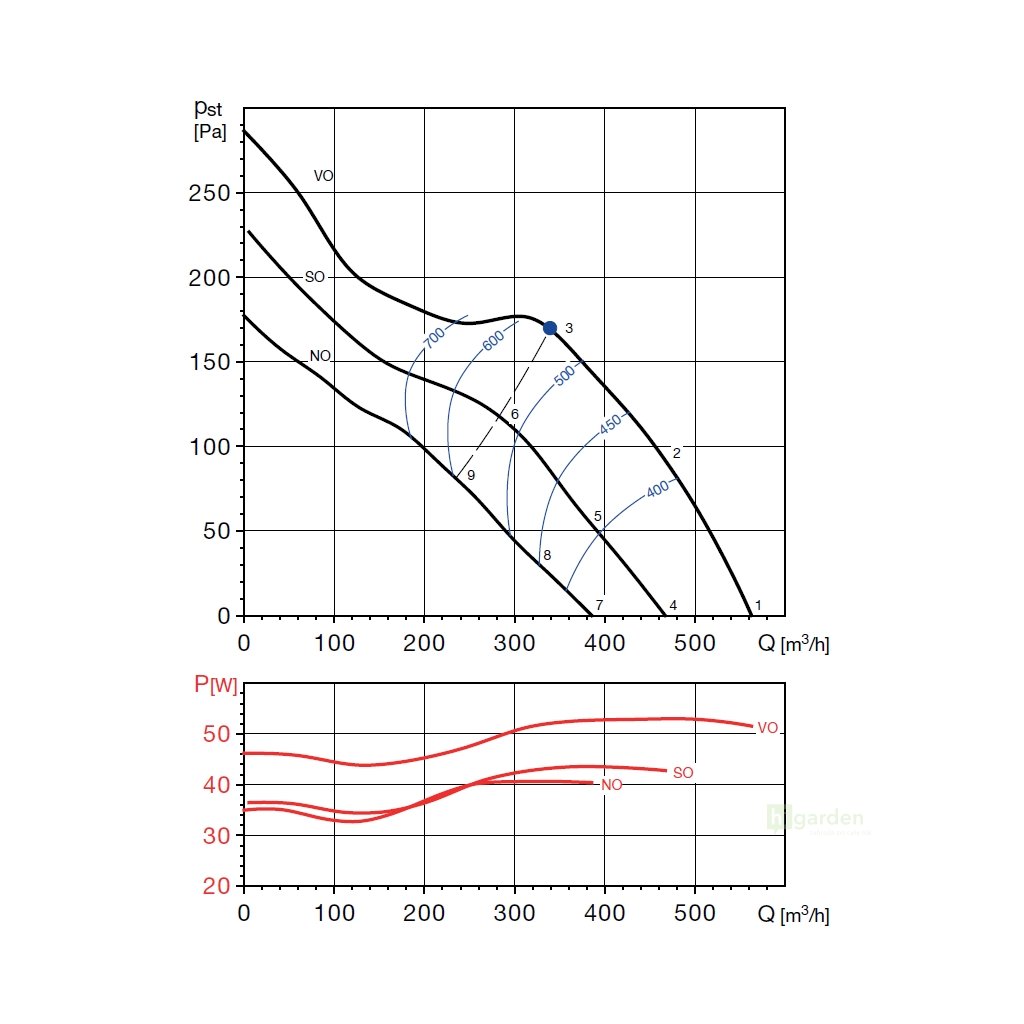

- przepływ powietrza: 560/470/390 m³/h
- obroty: 2590/2150/1820 obr./min
- średnica kanału: 160 mm
- moc: 53/44/41 W
- napięcie: 230V
- prąd: 0,21/0,19/0,18 A
- stopień ochrony: IP44
- temperatura maks.: -20 do +40 °C

Instrukcja obsługi tutaj: instrukcja TD
Katalog z informacjami o produkcie: katalog TD

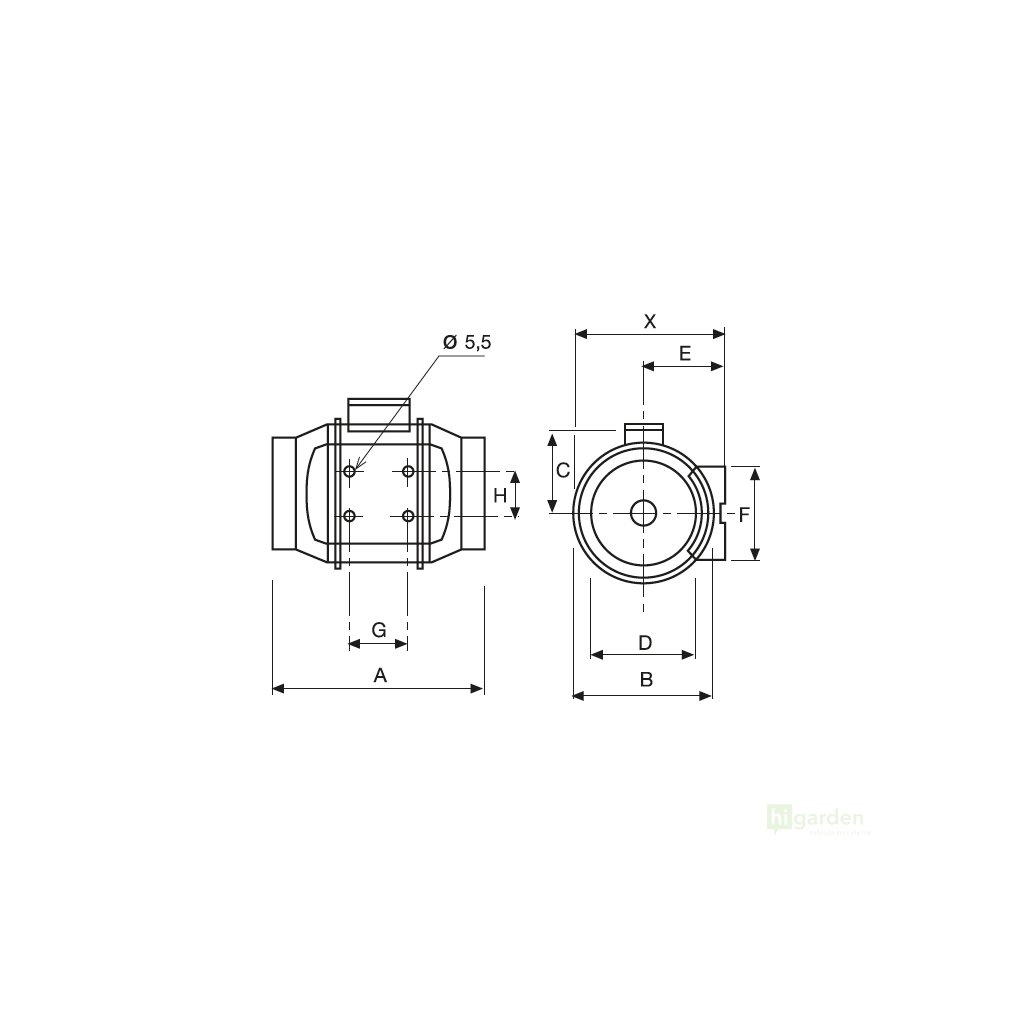

Wymiary (w mm):

*rysunek wentylatora znajduje się w galerii zdjęć
