TD Mixvent 250/100

Opis szczegółowy produktu

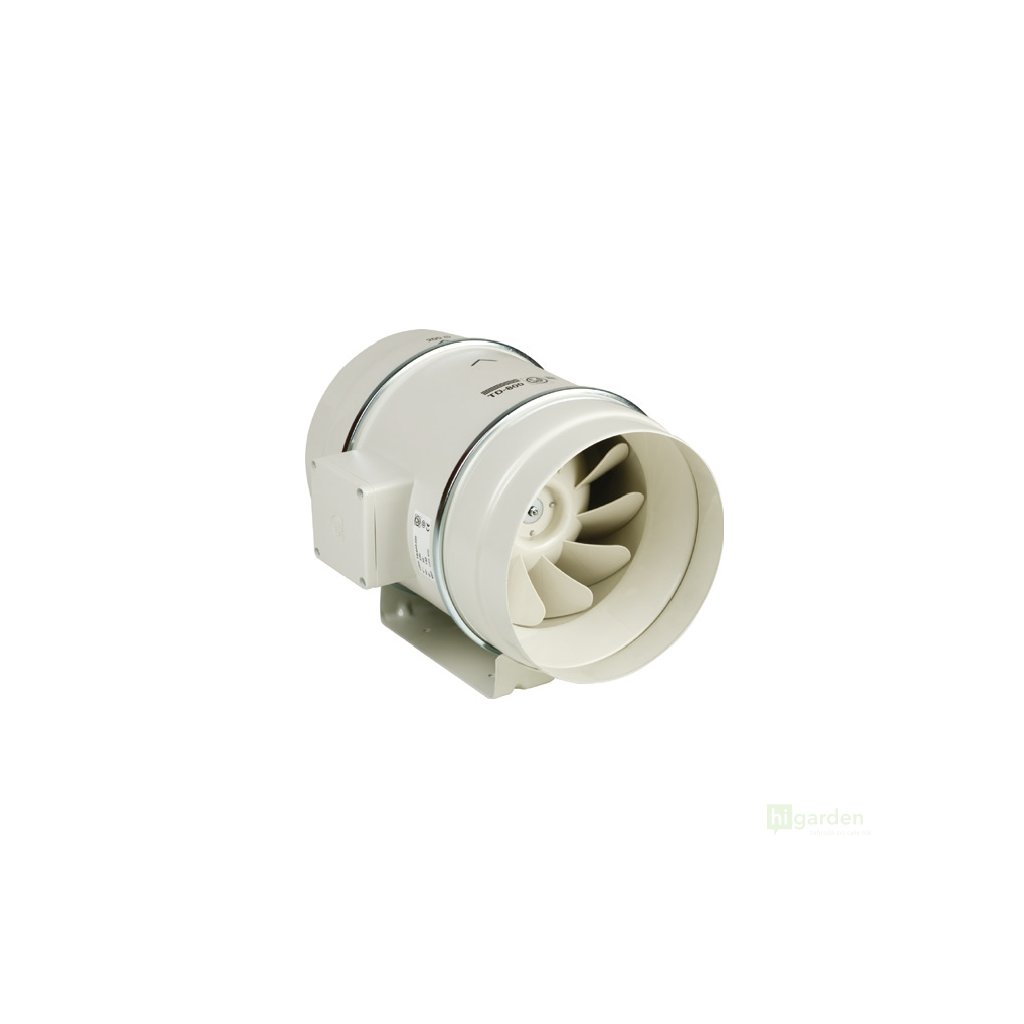

Obudowa wentylatora TD-250 jest wykonana z tworzywa sztucznego. Obudowa składa się z listwy montażowej z dwoma króćcami oraz silnika połączonego z króćcami za pomocą zacisków szybkomocujących. Konstrukcja umożliwia demontaż części silnikowej bez konieczności odłączania przewodów.

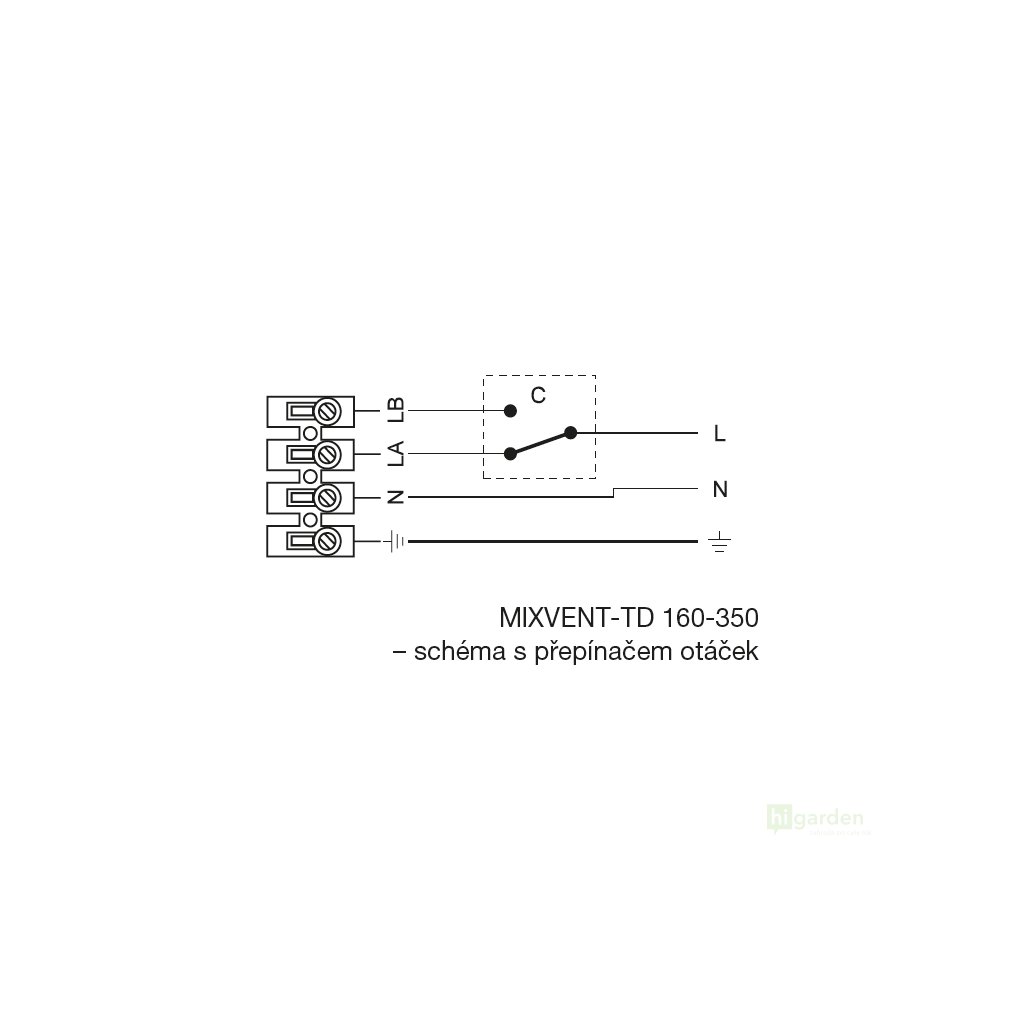

Silniki prądu przemiennego w wentylatorach TD-160 do TD-350 mają podwójne uzwojenie, co umożliwia pracę z dwiema prędkościami obrotowymi. W silnikach prądu przemiennego z podwójnym uzwojeniem (TD 160–350) prędkość obrotową przełącza się na dwóch stopniach za pomocą regulatorów REGUL 2 lub COM 2 albo zmienia się napięcie za pomocą regulatorów REB (regulacja płynna) lub REV (regulacja pięciostopniowa).
Listwa zaciskowa znajduje się na obudowie wentylatora, a w niektórych typach zawiera kondensator rozruchowy.

Montaż wentylatora jest możliwy w dowolnej pozycji. Obudowa nie może przenosić obciążeń mechanicznych z instalacji przewodów. Należy zastosować elastyczne połączenie z przewodami.

Parametry:
- przepływ powietrza: 250/200 m³/h
- prędkość obrotowa: 2140/1700 obr./min
- średnica przewodu: 100 mm
- moc: 28/22 W
- napięcie: 230 V
- natężenie prądu: 0,12/0,10 A
- poziom hałasu: 31/26 db(A)
- maks. temperatura: od -20 do +40 °C

Instrukcja obsługi tutaj: instrukcja TD
Katalog z informacjami o produkcie: katalog TD

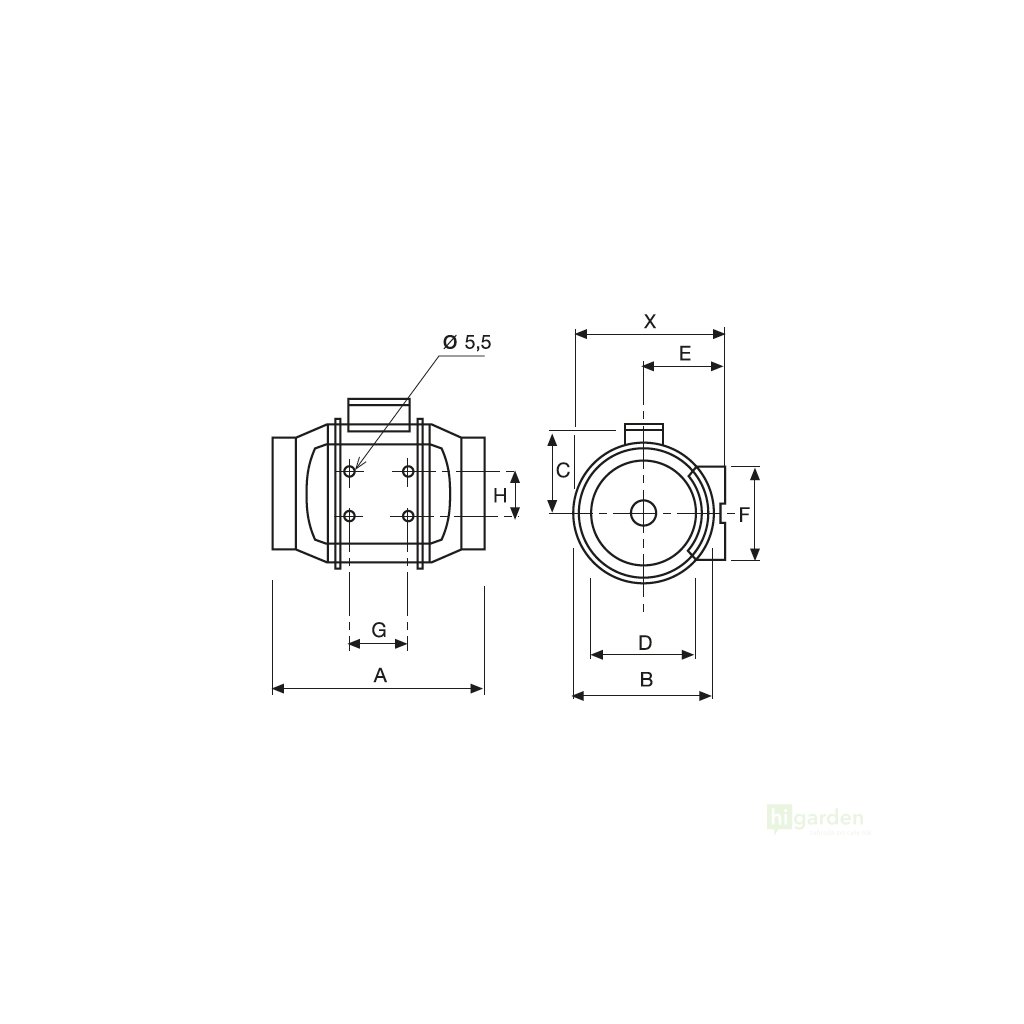

Wymiary (w mm):

*rysunek wentylatora znajduje się w galerii zdjęć
